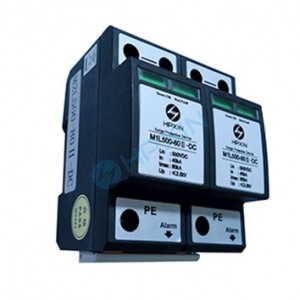

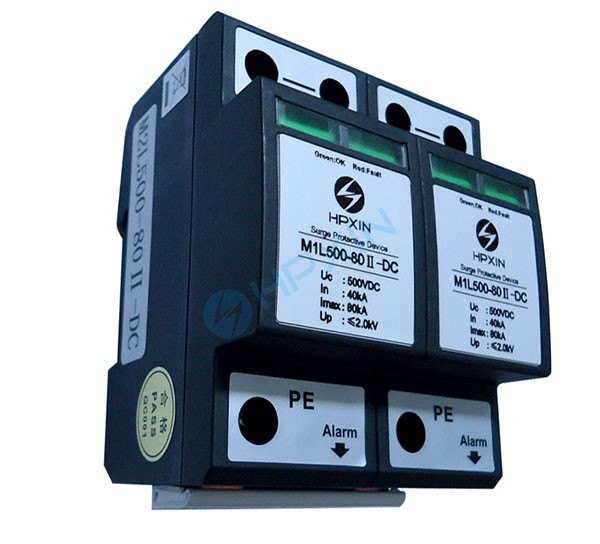

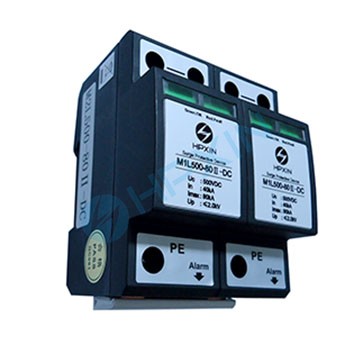

電源防雷器 M2L500-80II-DC
電源防雷器 (直流SPD)
一、產品描述
該電涌保護器內置過熱過流保護功能，可為低壓供配電系統與用電設備提供C級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，防雷模塊可獨立更換，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控防雷器狀態。
二、產品特點
1、泄放能力強
2、內置多路過流斷路保護
3、一體化設計
4、失效指示
5、泄流更均勻
6、抗環境能力強
7、內置多路過熱斷路保護

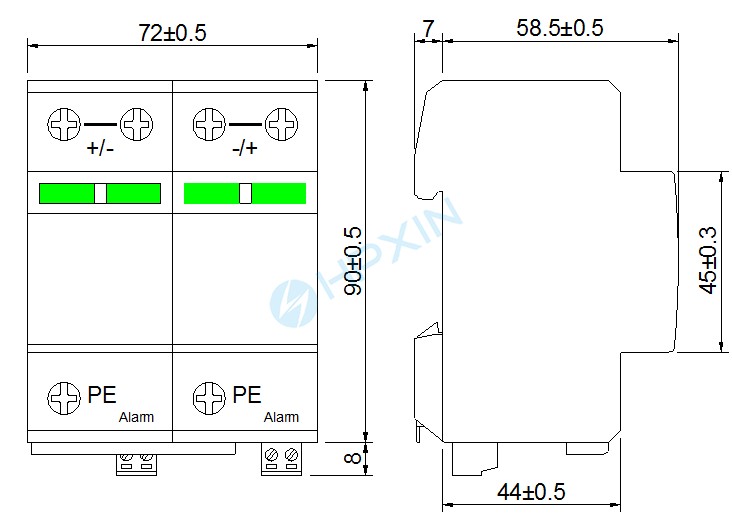

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | M2L500-80Ⅱ-DC |
最大持續運行電壓Uc | 500VDC |
標稱放電電流In | 40kA(8/20μs) |
最大放電電流Imax | 80kA(8/20μs) |
電壓保護水平Up(In) | ≤2.0kV |
前置熔斷器 | 125AgL |
端子接線范圍 | 10 mm2~35mm2(柔性)/50mm2(剛性) |
告警端口最大允許工作電流 | 250V/0.5A(AC)0.1A(DC) 125V/1A(AC)0.5A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
依據標準 | IEC61643-1、EN61643-11、YD/T1235.1-2002 |
