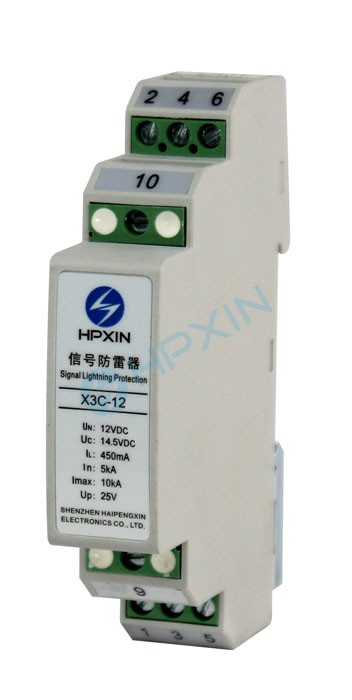

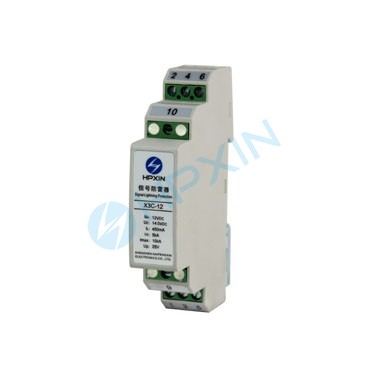

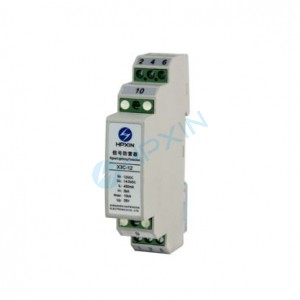

工控信號防雷器 X3C-12
工控信號防雷器
一、產品描述：
該產品主要應用四線共用懸浮地傳輸的數據總線及四線共用懸浮地傳輸的工控信號線的浪涌電壓防護。采用粗、細兩級防護，殘壓低，防護由信號線引入的感應雷或其它情況出現的瞬時過電壓，保護發(fā)、收信號器不會因雷擊或瞬時高壓而損壞。
二、產品特點：
1、懸浮地概念
2、適用電壓齊全
3、粗、細兩級防護
4、插入損耗低
5、殘壓低
6、響應速度快

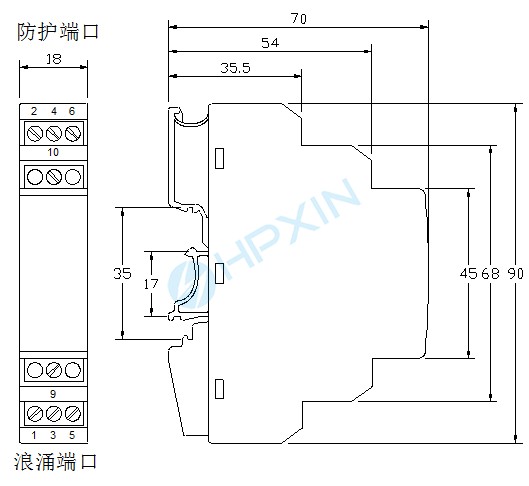

三、結構尺寸
技術參數：
項目 | 技術指標 | |
產品型號 | X3C-12 | |
額定工作電壓 | 12VDC | |
最大運行電壓 | 14.5VDC | |
最大工作電流 | 450mA | |
標稱放電電流 | 5kA （8/20μs） | |
最大放電電流 | 10kA （8/20μs） | |
電壓保護水平 | 差模 | 25V （5kA,8/20μs） |
共模 | 500V （5kA,8/20μs） | |
最大傳輸功率(速率) | 10Mbps | |
插入損耗 | ≤0.5dB | |
串聯電阻 | 2.2Ω | |
端口接線能力(軟線) | 28～12AWG（多股線） | |
外殼防護等級 | IP20 | |
最大重量 | 70g | |
